MOŽNOSTI INŠTALÁCIE Vykurovacej FÓLIE HEAT DECOR

• Inštalácia do podláh pod Anhydritovú zmes alebo betónový poter
• Inštalácia do podláh pod Anhydritovú zmes alebo betónový poter vo vlhkom prostredí (napr. kúpeľne)
• Inštalácia priamo pod plávajúcu podlahu
• Inštalácia do stien pod SDK
• Schéma el. zapojenie vykurovacej fólie

Vykurovacou fóliou HEAT DECOR môžeme inštalovať v nižšie popísaných možnostiach:

INŠTALÁCIA DO PODLAH POD ANHYDRITOVÚ ZMES ALEBO BETÓNOVÝ POTER

Podrobný Návod  tejto inštalácie v češtine na stiahnutie .PDF* tu(20Mb).
Tento variant je najlepším riešením pre novostavby alebo väčšie rekonštrukcie, kde je možnosť umiestniť zodpovedajúcu hrúbku tepelnej izolácie na základnú dosku (podlahu).Optimálna hrúbka izolácie by mala byť uvedená v projekte pokiaľ pracujete bez projektu tak odporúčaná minimálna hr. izolácia:

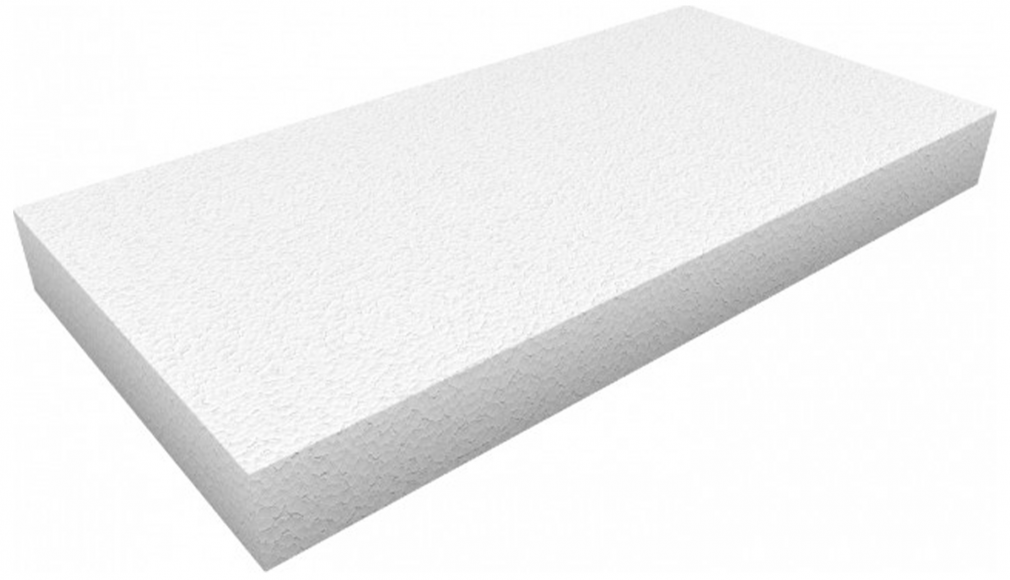

Bez podpivničenia domu: 150 mm Polystyrén EPS 100 Podpivničený dom: 100 mm Polystyrénu EPS 100 1 NP domu a ďalšie poschodia: 60 mm Polystyrénu EPS 100

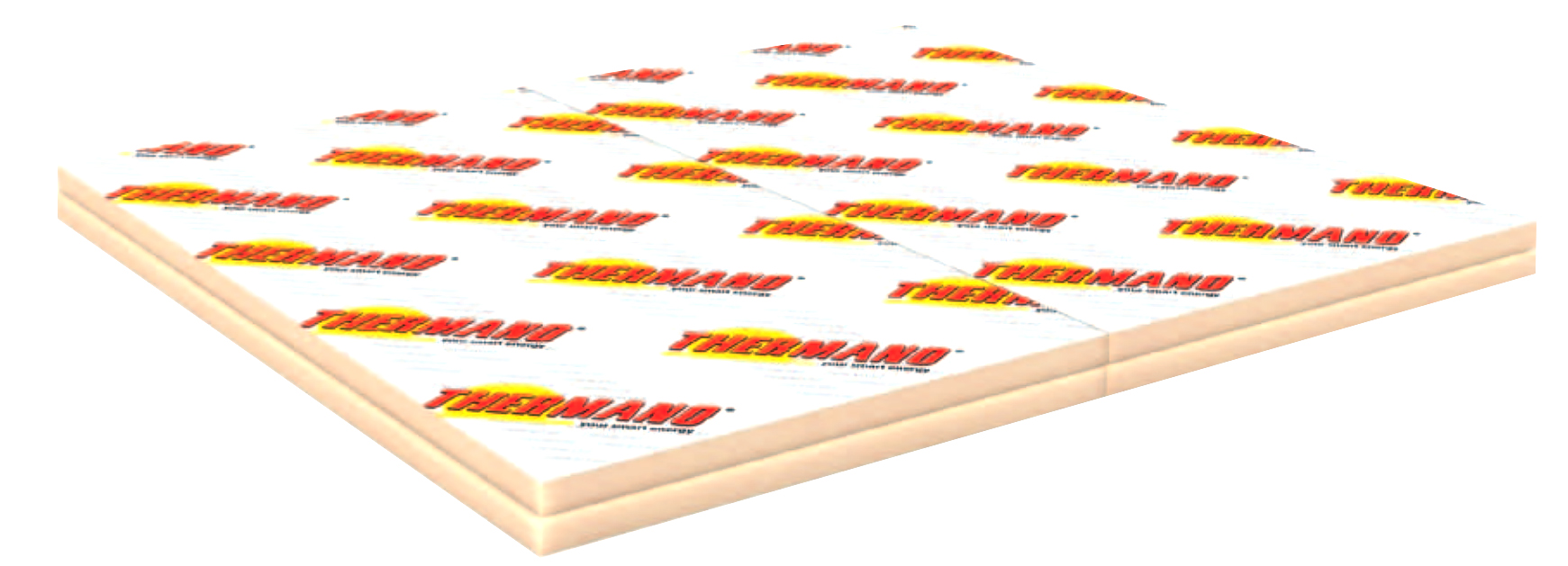

V prípadoch, kde nie je dostatok miesta v skladbe podlahy na dôkladnú tepelnú izoláciu, môžeme použiť PIR dosky, keď jeden panel izoluje takmer dvakrát lepšie ako rovnako hrubý polystyrén alebo minerálna vlna. Tepelný odpor PIR dosky je 0,023 W/mK v praxi to znamená, že cca 80 mm PIR dosky nahradí 150 mm polystyrénu EPS 100.

Skladba podlahy s finálnou podlahou dlažba alebo plávajúca podlaha / vinyl apod.

INŠTALÁCIA DO PODLAH POD ANHYDRID ALEBO BETÓNOVÝ POTER

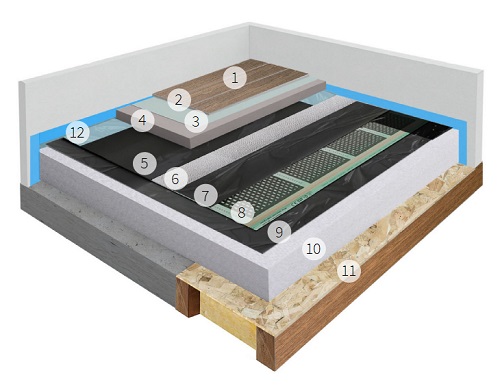

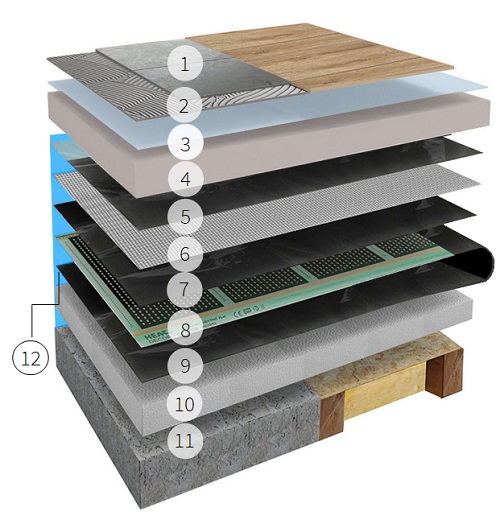

Schéma kompletnej skladby podlahy:

• 1) Finálna našľapná vrstva podlahy(Dlažba)
  2) Flexibilné lepidlo
  3) Penetrácia
• 4) Betónový poter/Anhydrid
• 5) LDPE stavebná fólia 0,3mm  6) Nerezová zemniaca sieť HD
• 7) LDPE párotesná fólia 0,2mm  8) Vykurovacia fólia HEAT DECOR   9) LDPE parotesná fólia 0,2mm
• 10) Podlahová izolácia napr. polystyrén EPS 100  11) Nosná podlaha (základná doska )
• 12) Obvodový dilatačný pás

Video návod tu:

INŠTALÁCIA PRIAMO POD PLÁVAJÚCU PODLAHU (LAMINO)

Podrobný Návod  tejto inštalácie v slovenčine na stiahnutie .PDF* tu(20Mb)

Najmä pri rekonštrukcii kedy chceme mať komfortné podlahové vykurovanie je tento variant inštalácie ideálnym riešením, pretože jednoduchým a ekonomickým spôsobom zvládnete inštaláciu aj svojpomocne.
Výhodou je že na existujúcu betónovú alebo drevenú podlahu položíme iba túto skladbu viď. obrázok, čím sa nám zdvihne podlaha iba o cca 13 - 14 mm.
V tejto hrúbke sú nové plávajúce podlahy alebo vinylové panely hr. 7 - 8 mm, podlahové vykurovacie fólie HEAT DECOR, krycie fólie a izolačný podklad cca 5 mm.

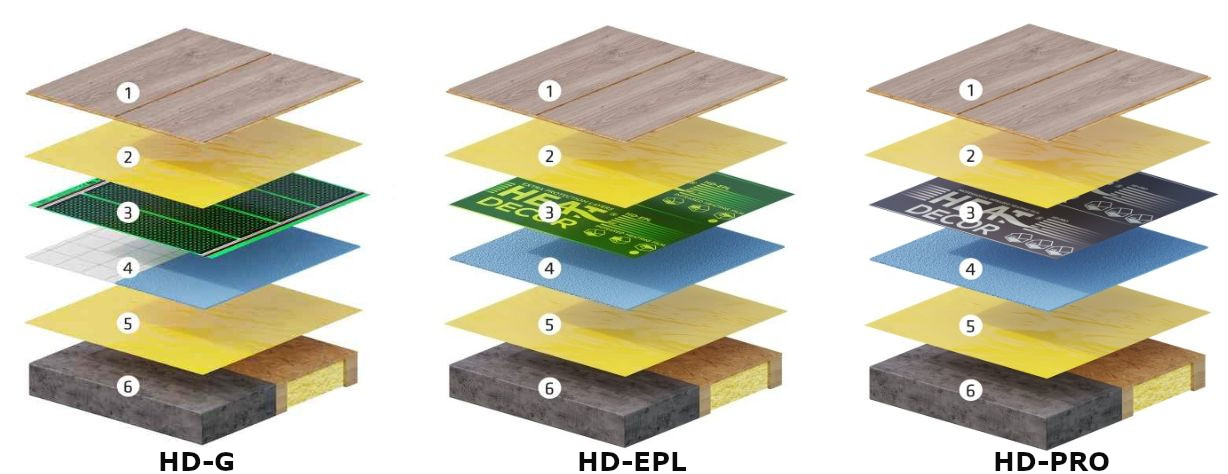

1. Finálny povrch podlahy napr. plávajúca podlaha alebo vinyl (SPC)
2. LDPE krycia fólia 0,2 mm (paroizolácia)
3. Vykurovacia fólia HEAT DECOR
4. Tepelnoizolačná vrstva 5-6mm HEAT DECOR XPS 300 alebo XPS700 ( XPS 700 vhodné pre Vinyl)
5. LDPE krycia fólia 0,2 mm (páro izolácia)
6. Pôvodná podlaha (betónová alebo drevená)

UPOZORNENIE - VINYLOVÉ PODLAHY Iba s označením SPC (pevnejšia nosná doska)

ODPORÚČANIA
Ako dodatočnú a veľmi účinnú tepelnú izoláciu pod vykurovacou fóliou môžete použiť podlahovú termoaktívnu stierku AERO-THERM® floor, ktorá zníži spotrebu energie až 30%.

V ponuke v našom e-shope tu

AERO-THERM® floor 5L
AERO-THERM® floor 12L
AERO-THERM® floor 30L

Video návod inštalácia  vykurovacej fólie priamo pod plávajúcu podlahu

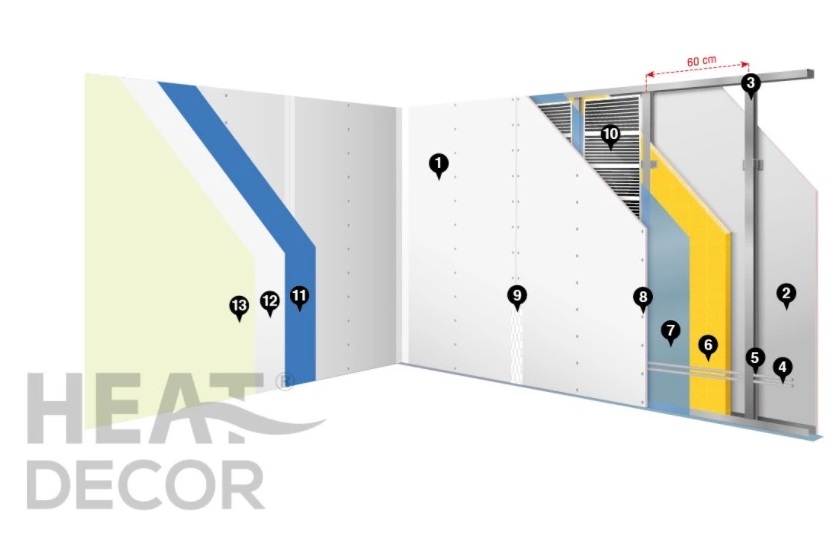

INŠTALÁCIA DO STIEN POD SDK (LEN PRE SUCHÉ MIESTNOSTI)

Viac informácií nájdete TU

1. Sadrokartón SDK 2. Sadrokartón SDK 3. Oceľové profily konštrukcie pre SDK 4. Napájacia elektroinštalácia pre kúrené fólie 5. Priechod el. vodiče v konštrukcii 6. Izolačná minerálna vina 7. Paroizolačná fólia 8. Skrutky pre SDK 9. Elastický tmel vystužený páskou 10. Vykurovacia fólia HEAT DECOR 11. Finálne tmelenie 12. Penetračný náter 13. Finálna vrstva 13. Finálna vrstva .

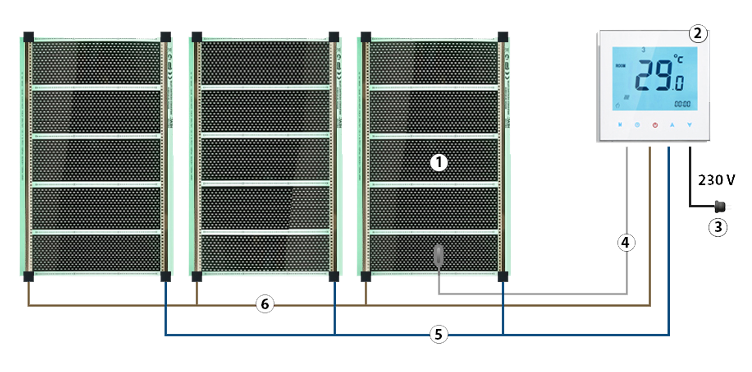

SCHÉMA EL. ZAPOJENIE Vykurovacej FÓLIE

1. Vykurovacia fólia HEAT DECOR
2. Termostat
3. Napájanie (prívod 230V z hl. rozvádzača)
4. Externý snímač teploty podlahy (súčasť termostatu)
5. Napájanie vykurovacích fólií  230V
