Podrobný Návod  tejto inštalácie v češtine na stiahnutie .PDF* tu(20Mb).

Tento variant je najlepším riešením pre novostavby alebo väčšie rekonštrukcie, kde je možnosť umiestniť zodpovedajúcu hrúbku tepelnej izolácie na základnú dosku (podlahu).Optimálna hrúbka izolácie by mala byť uvedená v projekte pokiaľ pracujete bez projektu tak odporúčaná minimálna hr. izolácia:

Bez podpivničenia domu: 150 mm Polystyrén EPS 100 Podpivničený dom: 100 mm Polystyrénu EPS 100 1 NP domu a ďalšie poschodia: 60 mm Polystyrénu EPS 100
V prípadoch, kde nie je dostatok miesta v skladbe podlahy na dôkladnú tepelnú izoláciu, môžeme použiť PIR dosky, keď jeden panel izoluje takmer dvakrát lepšie ako rovnako hrubý polystyrén alebo minerálna vlna. Tepelný odpor PIR dosky je 0,023 W/mK v praxi to znamená, že cca 80 mm PIR dosky nahradí 150 mm polystyrénu EPS 100.

Skladba podlahy s finálnou podlahou dlažba alebo plávajúca podlaha / vinyl apod.

INŠTALÁCIA DO PODLAH POD ANHYDRID ALEBO BETÓNOVÝ POTER

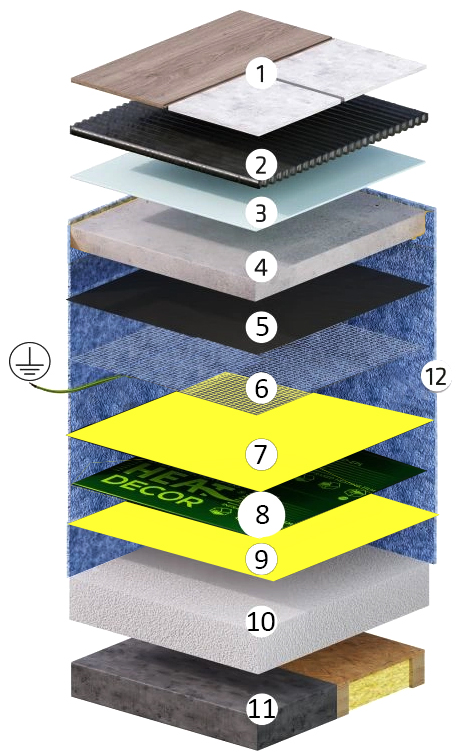

Schéma kompletnej skladby podlahy s použitím vykurovacej fólie HD-G, HD-EPL, HD-PRO:

1) Finálna nášľapná vrstva podlahy(voliteľné - určená pre podlahové vykurovanie)

2) Flexibilné lepidlo (voliteľné - podľa typu finálnej podlahy)

3) Penetrácia

4) Poter (voliteľný - betónový, anhydritový a pod. s dobrou tepelnou vodivosťou)

5) LDPE stavebné fólie 0,3mm

6) Nerezová zemniaca sieť HD

7) LDPE parotesná fólia 0,2mm

8) Vykurovacia fólia HEAT DECOR

9) LDPE  parotesná fólia 0,2mm

10) Podlahová izolácia napr. polystyrén EPS 100

11) Nosná podlaha (základná doska )

12) Obvodový dilatačný pás

Video návod tu:

SCHÉMA EL. ZAPOJENIE Vykurovacej FÓLIE

1. Vykurovacia fólia HEAT DECOR

2. Termostat

3. Napájanie (prívod 230V z hl. rozvádzača)

4. Externý snímač teploty podlahy (súčasť termostatu)

5. Napájanie vykurovacích fólií  230V
